  샘플의 용량, 다양한 용도에 적합한 dispersing tool을 선택하여 사용 가능
• 회전 샤프트가 노출되지 않아 안전
• 방폭 구조의 샤프트로 용매가 타고 올라가지 않아 안전
• 전동리프트를 사용하여 편리하고 안전하게 상하 이동
• 접액부의 재질(SUS316L)과 표면 거칠기가 제약 등급에 적합

---

---

---

• ---

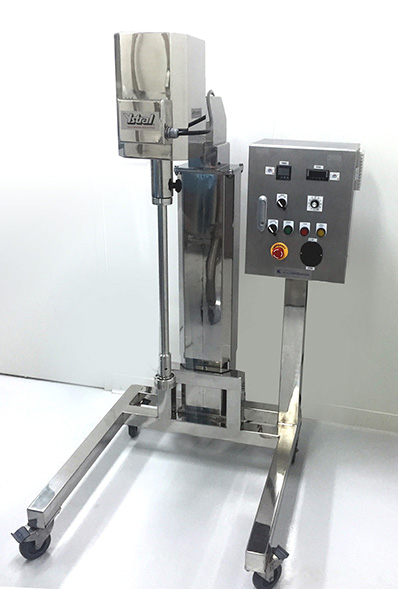

  X50 유화.균질.분산시스템은 아래와 같이 3 부분으로 구성되어 있습니다.
  1. Motor Drive X50
  2. Shaft LDT-1/S
  3. Generator ( = Rotor + Stator)

• ---

  Application에 맞게 다양한 종류의 Generators를 교체하여 사용할 수 있습니다.
  1. Jetstream mixing-generator
  2. Dispermix-generator
  3. Dispersing-generator
  4. High Shear Dispermix-generator ( = Dispermix + Dispersing)
  5. Dissolver

• ---

  가장 큰 장점은 동일한 Motor 와 Shaft를 사용하고 Generators만 교체하여 목적에 따라 다양하게 사용할 수 있는 것입니다.

---

---

---

• ---

  Jetstream- mixing 이란 ?

회전자의 고속 회전으로 인해 발생되는 회전자 주위의 진공에 의해 처리하고자 하는 물질이 위에서 아래 방향으로 회전자 사이로 빨려 들어와 회전자와 고정자 사이에서 물질이 전체적으로 교반 (100 %)을 해 주는 형식을 말합니다.

• ---

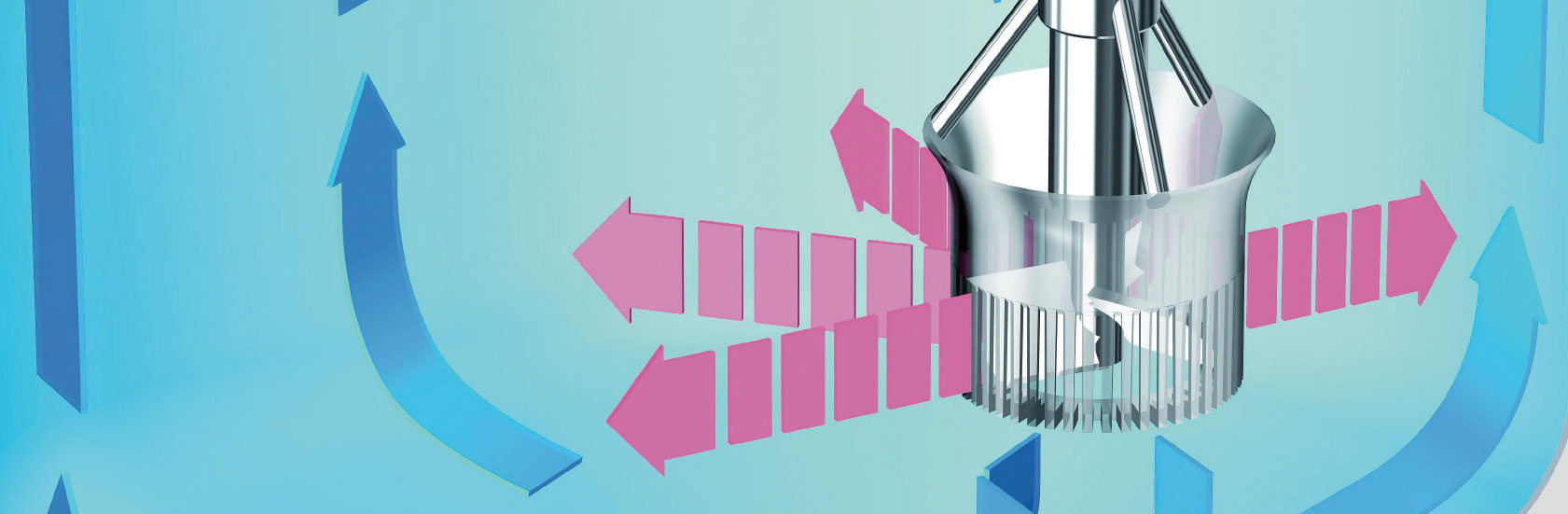

  Disper-mixing 이란 ?

회전자의 고속 회전으로 인해 발생되는 회전자 주위의 진공에 의해 처리하고자 하는 물질이 위에서 아래 방향으로 회전자 사이로 빨려 들어가 회전자와 고정자 사이에서 물질이 전체적으로 교반을 해 주는 역할 (70 %)과 위에서 빨려들어간 물질이 고정자 slot 사이로 동시에 빠져나가 교반과 분산 역할(30 %)을 동시에 에 처리하는 형식을 말합니다.

• ---

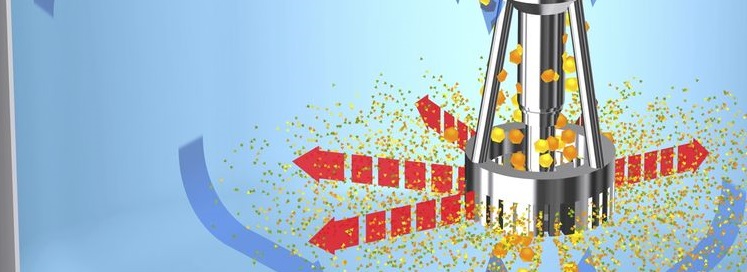

  Dispersing 이란 ?

회전자의 고속 회전으로 인해 발생되는 회전자 주위의 진공에 의해 처리하고자 하는 물질이 아래에서 회전자 사이로 빨려 들어가 회전자와 고정자 사이에서 처리되어 고정자 slot으로 물질이 빠져나가 균질 또는 분산 (100 %)을 해 주는 형식을 말합니다.

• ---

  High Shear Disper-mixing 이란 ?

위 언급한 Disper-mixing 원리에서 입자 사이즈 및 균질.분산정도를 더 높이기 위한 목적으로 새롭게 개발되었습니다.

---

---

---

제약회사 사용 목적에 부합하도록 구성.제작된 시스템입니다.

■ 국내 많은 제약회사에 설비 납품 뿐만 아니라, 설비에 대한 Validation 업무를 직접 수행하고 있습니다.

범위에 따라 Validation 금액은 달라집니다. URS를 제공 해 주시면, 협의 후 IQ/OQ 내용 정리 해 드립니다.
검.교정기관에서 검.교정이 완료된 온.습도계, 회전속도 측정기, 타이머, 소음계 등을 보유하고 있습니다.
: Inspection Report from PRIMX (PRIMIX 일본 본사 출하 전 검수 내용임.
: Drawing (도면)
: Material Safety Sheet/Date (재질증명서)

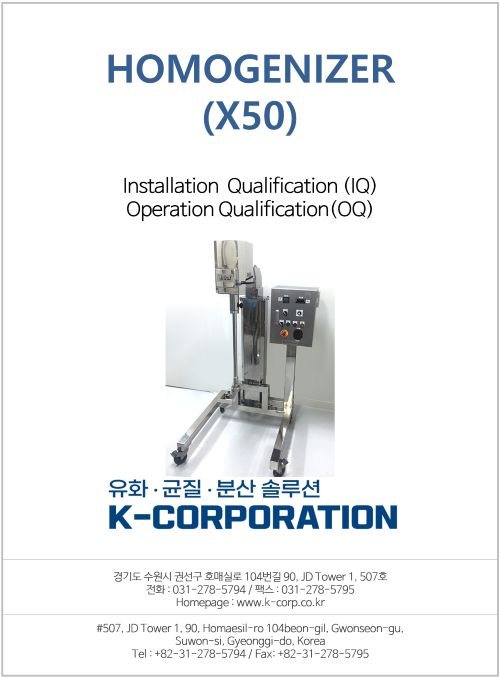

: Installation Qualification Protocol (설치적경성평가 프로토콜 - 약 16페이지분량)
: Installation Qualification Report (설치적경성평가 보고서 - 약 6페이지분량)
: Operation Qualification Protocol (운전적경성평가 프로토콜 - 약 16페이지분량)
: Operation Qualification Report (운전적경성평가 보고서 - 약 6페이지분량)

---

---

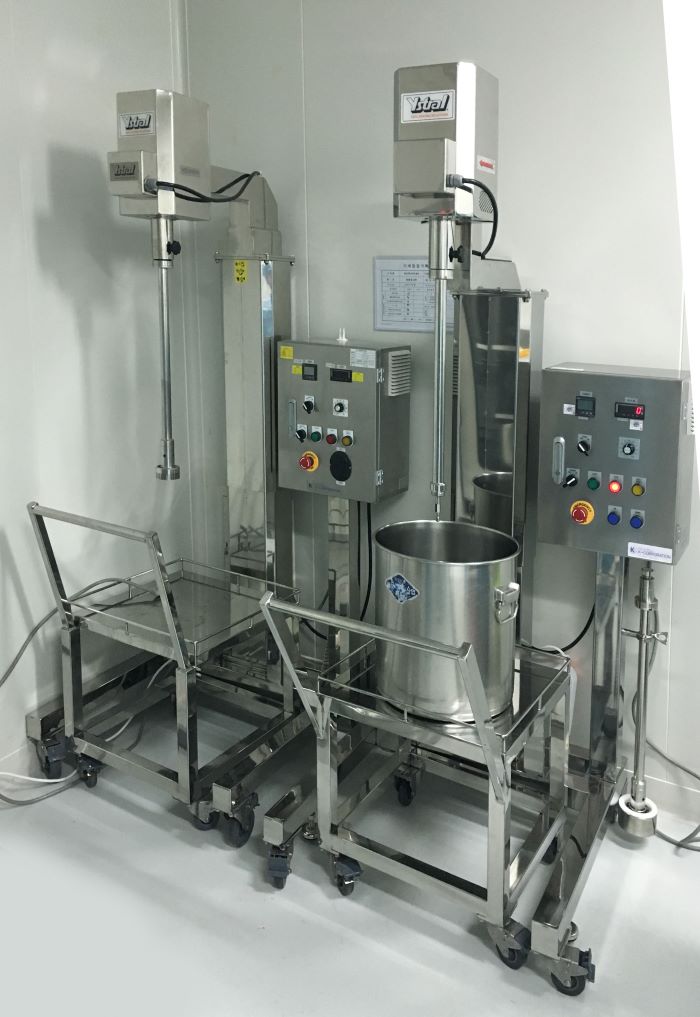

아래는 YSTRAL 균질기를 사용중인 제약업체입니다.

---

---

---

• Carbopol 940(카보폴, 카보머)은 화장품 제조시 증점제(점도를 높이는 목적)로 사용되는 대표적인 파우더입니다. 하지만 물과 만나는 순간 뭉치는 성질이 매우 강하고, 덩어리를 다시 풀어주는데 많은 시간이 소요됩니다. 보통 수시간에 걸쳐 풀어주어야 하며 작업 공정이 까다롭습니다.
• X50 Homogenizer + Dispermix generator를 이용하여 테스트

• Carbopol 900g in water 30L, 3%

• 5분 이내에 분산 완료

---

---

• CMC 파우더는 다양한 분야에서 사용되는 증점제입니다. 하지만 파우더가 물에 닿게 되면 덩어리가 생기고 풀어주는데 많은 시간이 소요됩니다.
• X50 Homogenizer + Dispermix generator를 이용하여 테스트

• CMC 700g in water 70L, 1%

• 20분 이내에 분산 완료​

---

---

• 히알루론산 파우더(hyaluronic acid powder)는 화장품, 의약품 목적으로 많이 사용되는 소재로서 보습력이 뛰어납니다. 하지만 파우더가 물에 닿게 되면 덩어리가 생기고 풀어주는데 많은 시간이 소요됩니다.
• X50 Homogenizer + Dispermix generator를 이용하여 테스트

• 히알루론산 120g in water 12L, 1%

• 5분 이내에 분산 완료

---

---

• Xanthan Gum은 carbopol 940(카보폴, 카보머), CMC, Starch, Sodium-Methylate, Pectin, CNF 등과 같이 증점제(점도를 높이는 목적)로 사용되는 대표적인 파우더입니다. 하지만 물과 만나는 순간 뭉치는 성질이 매우 강하고, 덩어리를 다시 풀어주는데 많은 시간이 소요됩니다. 보통 수시간에 걸쳐 풀어주어야 하며 작업 공정이 까다롭습니다.
• X50 Homogenizer + Dispermix generator를 이용하여 테스트

• Xanthan Gum 1kg in water 40L, 1%

• 10분 이내에 분산 완료

---

---

① X50 Drive
Motor data:
3 x 220V/380V 1,5 kW, 50 Hz (50/60 Hz), 3.000 rpm

(동작은 220V 단상 전원에 연결하여 사용합니다.)
with integrated frequency converter Speed setting from 300 - 5.000 rpm
Protection class IP55

Flange for shaft:
Support flange for exchangeable shafts for series X50 assembled to the motor, dia. 140 mm
Material Aluminium / With screw to fix the shaft

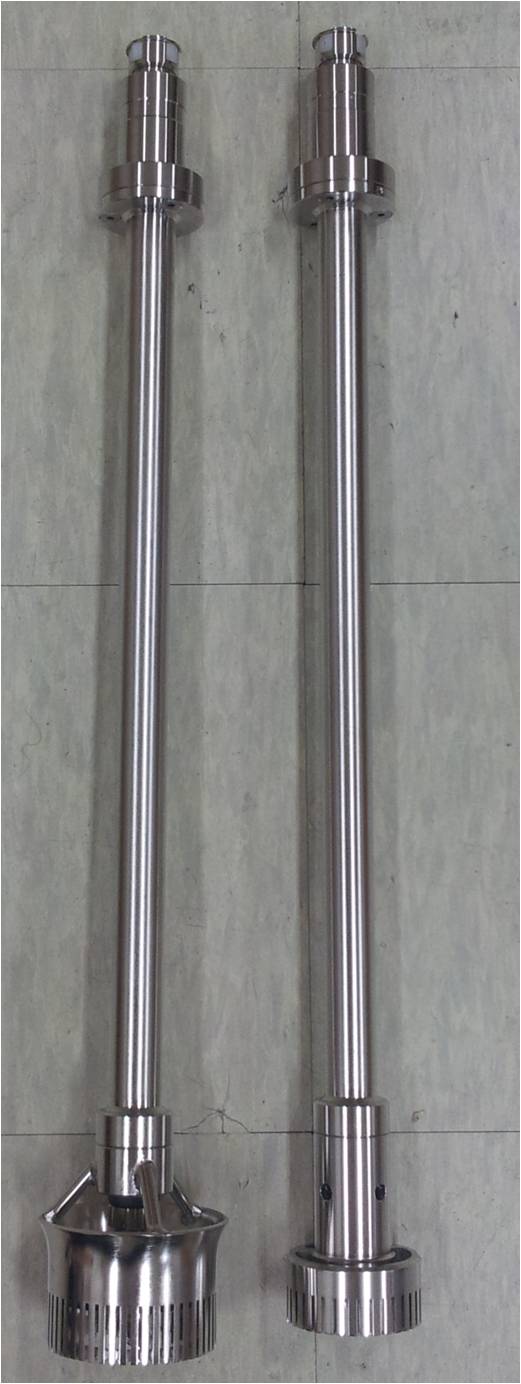

② Shaft LDT-1 or LDT-1/S
Immersion depth : 600 mm - LDT-1/S


■Single action mechanical seal 구조로 되어 있음으로, 진공 또는 압력이 가해지는 조건에서도 사용이 가능합니다.

■ Applcation에 따라서, 다른 종류의 mechanical seals 과 O-rings에 사용되는 재질 선택이 가능합니다.
(Ceramic/Carbon 또는 SiC/SiC 재질의 Mechcanical seal 재질이 있습니다.)
(EPDM, FPM(Vition), FFPM(Kalez) 등의 O-ring재질이 있습니다)
위 부분은 처리하는 Solvent와 분야에 따라서 신중히 선택되어져야 하는 부분이며, 가격 또한 어떤 재질을 선택하느냐에 따라서 다소 차이가 있습니다.)

■Category according to ATEX: II 2 GD c IIB T4 T135°C
Maximum permissible temperature of the product for T4: depending on type of product up to 90 °C
■ Category accordig to ATEX: II 2 GD c IIB T3 T200 °C
Maximum permissible temperature of the product for T3: depending on type of product up to 150 °C
■ Material in contact with the product: stainless steel 1.4404 / 1.4571

X50 Drive + Shaft LDT-1 or LDT-1/S에 처리 목적에 따라서 generator를 달리하여 사용이 가능합니다.
이러한 이유로 인하여, X50을 Multi-purpose Pilot Plant라고 불려집니다.

③ Generator

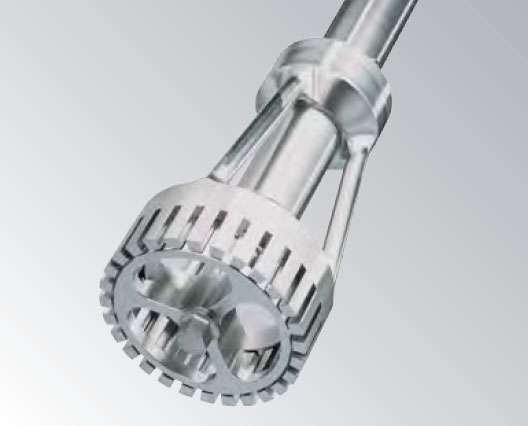

Dispersing-generators G/F
Stator diameter : 70 mm
Stator slots : 4.0 mm - G(Coarse)
Stator slots : 2.0 mm - F(Fine)
Working volume : 3 - 50 liters

---

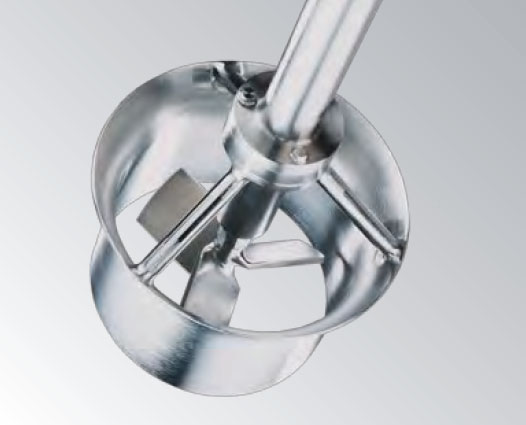

Jetstream mixing generator
Stator diameter m/M = 84/98 mm
Stator diameter m/M = 102/120 mm
Working volume : 10 - 150 liters

---

Dispermix-generators

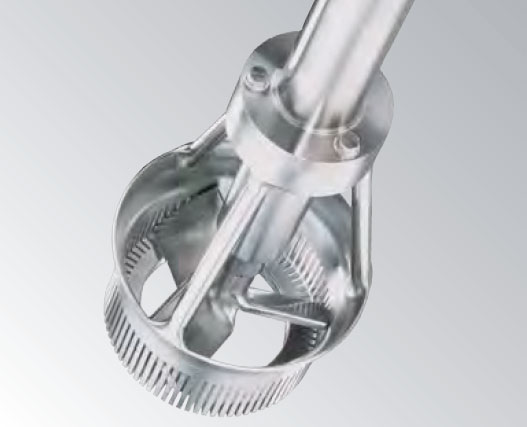

Stator diameter : 86/98 mm, Stator slots: 4.0 mm
Stator diameter : 102/120 mm, Stator slots: 6.0 mm
Working volume : 5 - 100 liters

---

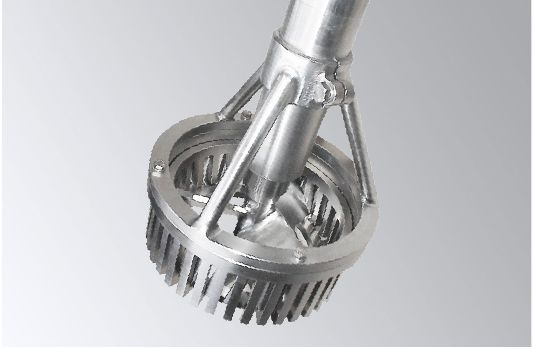

High Shear Dispermix-generators
Stator diameter : 87/87 mm, Stator slots: 4.0 mm
working volume : 5 ~ 75 liters

---

---

④ Operation & Control System
조건에 따라서, 비방폭 및 방폭 구조로 제작이 이루어집니다.
기본 구성을 하기와 같습니다.
- Power On/Off selectable switch
- Timer On/Off selectable switch
- Time dispaly
- speed potentiometer
- speed display
- Start push button
- Stop push button
- Fault/Reset push button
- Emergency stop button

---

⑤ Lifting Stand
- 전동리프트를 이용하여 안전하고 편리하게 상하 이동할 수 있습니다.

---

---
